管道衬胶

当前位置：index > 产品中心 > 管道防腐及钢衬里系列 > 管道衬胶 >

高耐磨衬胶管

发布时间：2022/12/08 点击量：

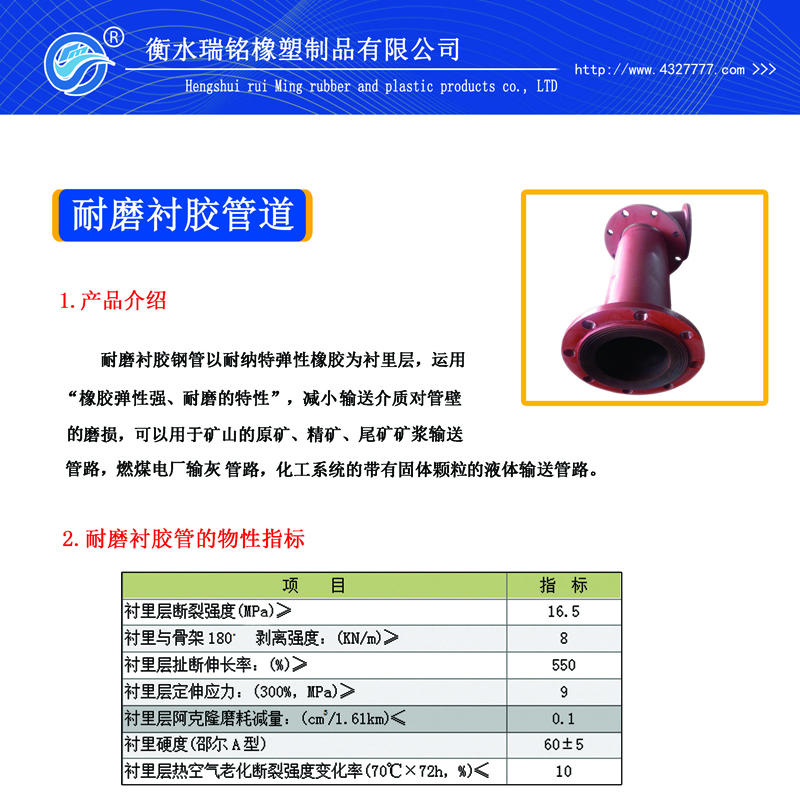

1.耐磨衬胶管
　　耐磨衬胶钢管以耐纳特弹性橡胶为衬里层，运用“橡胶弹性强、耐磨的特性”，减小输送介质对管壁的磨损，可以用于矿山的原矿、精矿、尾矿矿浆输送管路，燃煤电厂输灰管路，化工系统的带有固体颗粒的液体输送管路。

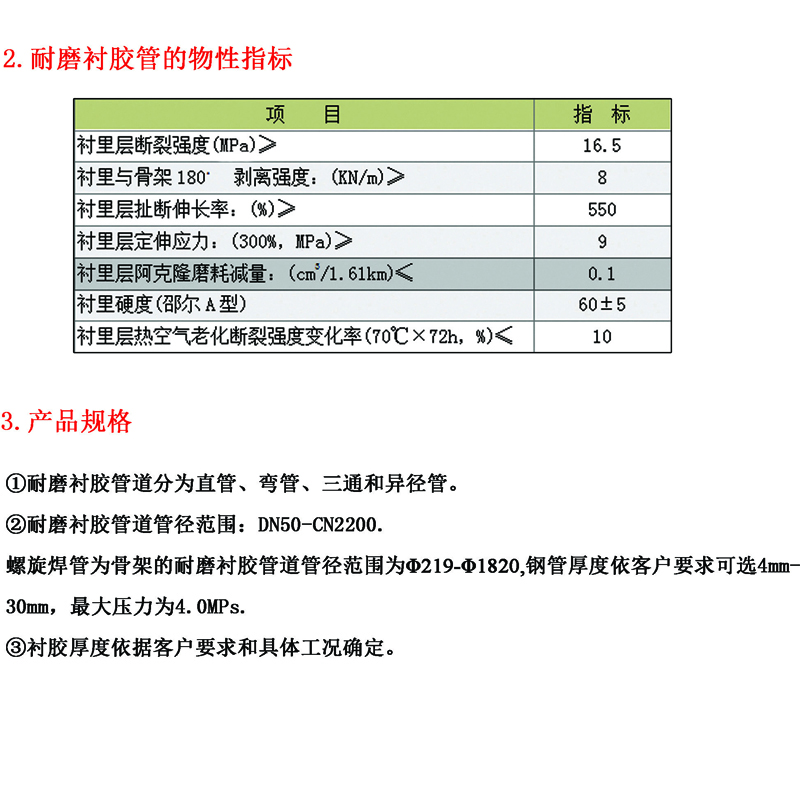

(1)耐磨衬胶管的物性指标：

项　　目	指　标
衬里层断裂强度(MPa)≥	16.5
衬里与骨架180^。　剥离强度：(KN/m)≥	8
衬里层扯断伸长率：(%)≥	550
衬里层定伸应力：(300%，MPa)≥	9
衬里层阿克隆磨耗减量：(cm³/1.61km)≤	0.1
衬里硬度(邵尔A型)	60±5
衬里层热空气老化断裂强度变化率(70℃×72h，%)≤	10

（2）耐磨衬胶管的规格（耐磨衬里胶厚度6mm/层）

螺旋焊管为钢架的耐磨衬胶钢管规格表

无缝钢管为钢架的耐磨衬胶钢管规格表

钢管规格 (mm)	理论重量(kg/m)			工作压力(MPa)
钢管规格 (mm)	钢管	衬里胶	衬胶钢管	工作压力(MPa)
φ219.1×6	32.03	4.56	36.59	0～4.0
φ244.5×6	35.79	5.13	40.92	0～4.0
φ273×6	40.01	5.77	45.78	0～4.0
φ325×6	47.54	6.93	54.47	0～2.5
φ377×6	55.40	8.11	63.51	0～2.5
φ426×6	62.65	9.21	71.86	0～2.5
φ457×6	67.23	9.91	77.14	0～1.6
φ529×6	77.89	11.52	89.41	0～1.6
φ630×7	108.05	13.75	121.8	0～1.6
φ660×7	113.23	14.43	127.66	0～1.6
φ720×7	123.59	15.77	139.36	0～1.6
φ820×8	160.70	17.99	178.69	0～1.6
φ920×8	180.43	20.23	200.66	0～1.6
φ1020×8	200.16	22.48	222.64	0～1.0

钢管规格 (mm)	理论重量(kg/m)			工作压力 (MPa)
钢管规格 (mm)	钢管	衬里胶	衬胶钢管	工作压力 (MPa)
φ108×5	12.70	2.11	14.81	0～6.4
φ133×5	15.78	2.67	18.45	0～6.4
φ159×5	18.99	3.25	22.24	0～4.0
φ180×5	21.58	3.72	25.3	0～4.0
φ219×6	31.52	4.56	36.08	0～4.0
φ245×6	35.36	5.13	40.49	0～4.0
φ273×6.5	42.72	5.75	48.47	0～4.0
φ325×8	62.54	6.85	69.39	0～4.0
φ377×9	81.67	7.97	89.64	0～4.0
φ426×9	92.55	9.08	101.63	0～4.0
φ480×9	104.53	10.29	114.82	0～2.5
φ530×9	115.63	11.44	127.07	0～2.5
φ560×9	122.29	12.09	134.38	0～2.5
φ630×10	145.36	13.61	158.97	0～2.5
