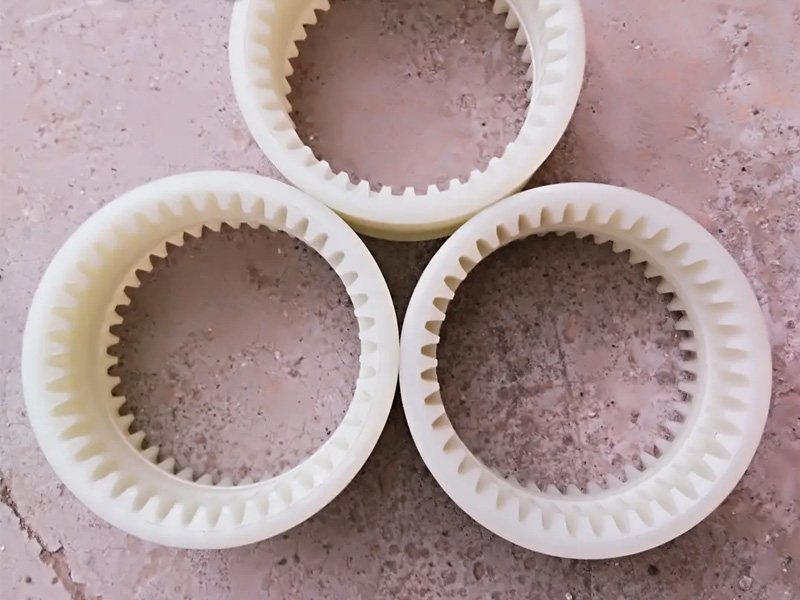

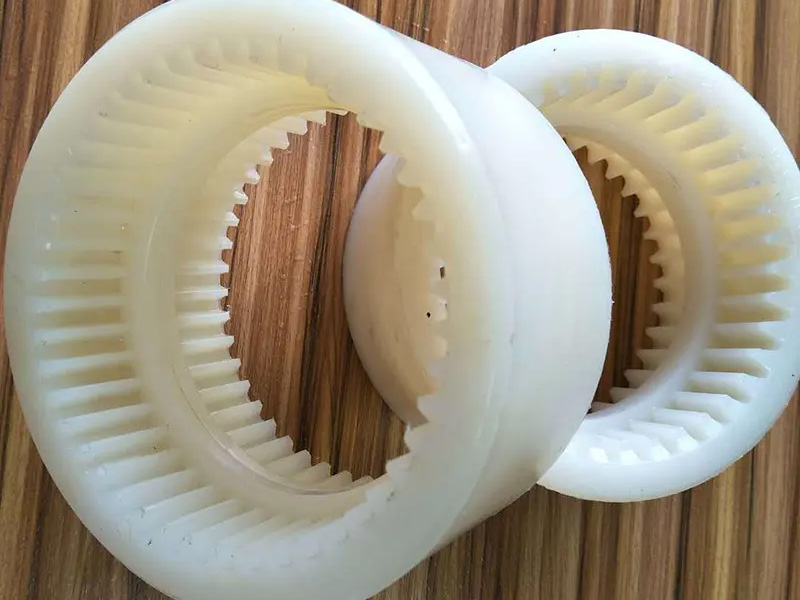

尼龙内齿圈
它的主要用途是:锻压、建筑、矿山、塑料、食品、工程、石油、化工、机床、船舶、皮革、纺织、风机、水泵等行业机械的传动。该内齿型弹性联轴器使用效果明显优于其他结构的联轴器。
内齿形弹性联轴器是目前国内的最新产品，在国外已经广泛地被采用，适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20~+70℃。
|
型号 |
外径 |
内径 |
高度 |
牙数 |
模数 |
备注 |
|
NL1粗牙 |
42 |
30 |
28 |
32 |
1 |
|
|
NL1细牙 |
||||||
|
NL2粗牙 |
55 |
38 |
39 |
27 |
1.5 |
|
|
NL2细牙 |
53 |
41 |
40 |
42 |
1 |
|
|
NL3粗牙 |
67 |
47 |
42 |
25 |
2 |
|
|
NL3细牙 |
67 |
50 |
45 |
34 |
1.5 |
|
|
NL4粗牙 |
82 |
60 |
46 |
32 |
2 |
|
|
NL4细牙 |
85 |
65 |
47 |
45 |
1.5 |
|
|
NL5粗牙 |
92 |
69 |
48 |
36 |
2 |
|
|
NL5细牙 |
95 |
72 |
49 |
38 |
2 |
|
|
NL6粗牙 |
102 |
75 |
52 |
32 |
2.5 |
|
|
NL6细牙 |
100 |
76 |
50 |
40 |
2 |
|
|
NL7粗牙 |
115 |
85 |
60 |
36 |
2.5 |
|
|
NL7细牙 |
115 |
87 |
61 |
45 |
2 |
|
|
NL8粗牙 |
140 |
102 |
67 |
31 |
3.5 |
|
|
NL8细牙 |
140 |
108 |
73 |
45 |
2.5 |
|
|
NL9粗牙 |
||||||
|
NL9细牙 |
172 |
132 |
90 |
46 |
3 |

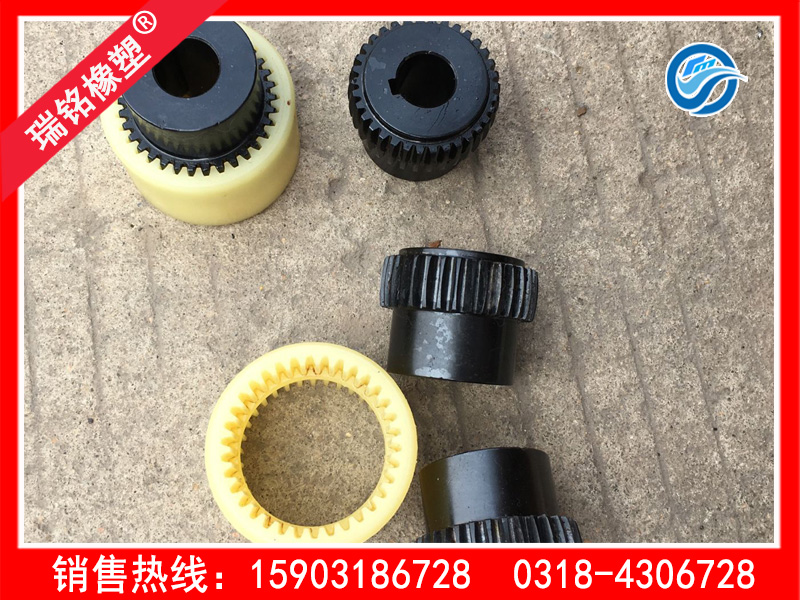

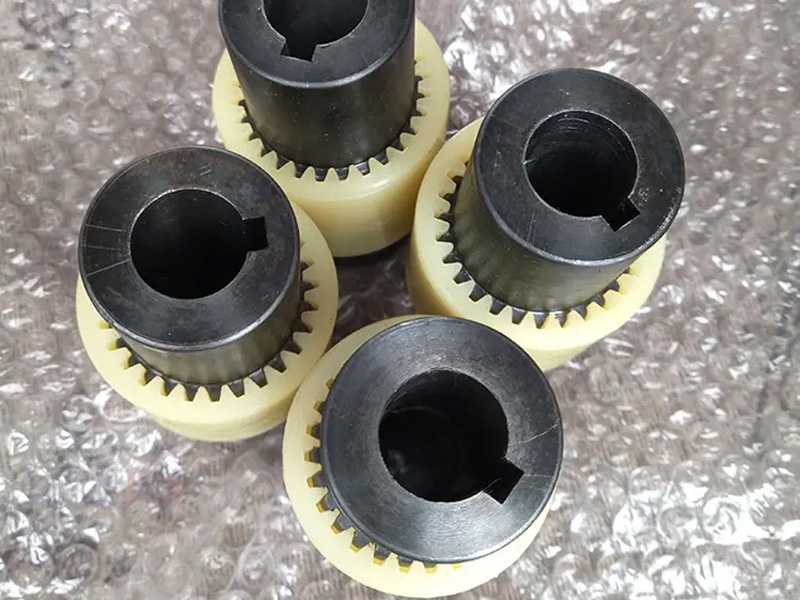

尼龙内齿圈是由带外齿的凸缘半联轴器和齿数相同的内齿圈等零件组成。外齿分为鼓形齿和直齿两种齿形，所谓鼓形齿尼龙内齿圈即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿尼龙内齿圈联轴器可允许较大的角位移(相对于直齿联轴器)，可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。
